주차도어 스마트폰으로 원격 개폐와 무선 CCTV로 모니터링하기

Posted by

우리집 주차장의 주차장 자동문은 가장 흔한 미국산 Chamberlain Liftmaster garage door opener를 사용하고 있습니다.
미국산 제품이 가격이 저렴하고 신뢰도도 뛰어나기에 거의 모든 가정집 주차도어는 동일 제품입니다.
RF리모콘으로 주차도어 근처에 와서 리모콘으로 열거나 닫을 수 있죠..

그런데, 가끔 주차 후 깜박하고 문을 안닫고 밤새 모르고 있거나 차량으로 출차 후 주차도어를 닫았는지 기억이 안나 불안할 때가 있습니다.

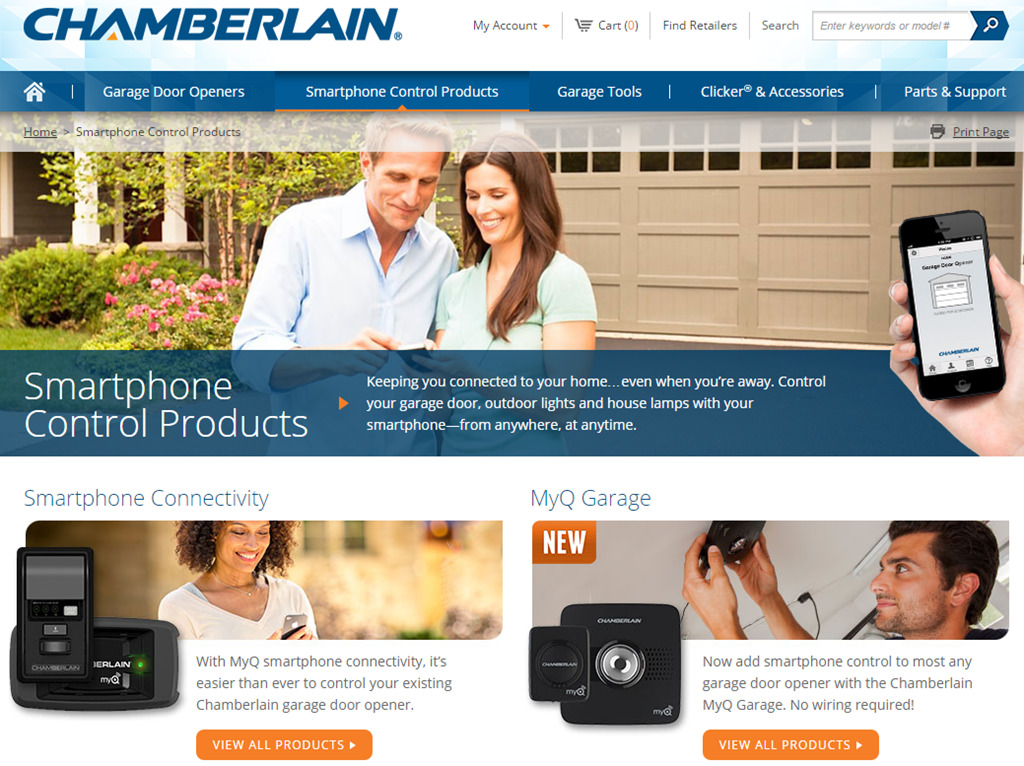

그래서, 이를 해소할 솔루션을 찾아 적합하다고 생각되는 제품을 찾아 설치하였습니다.image

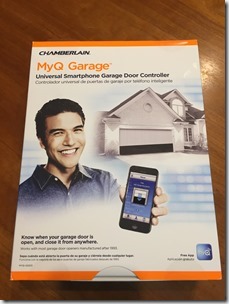

구입한 제품은 Chamberlain MYQ-G0201 MyQ-Garage 라는 제품이며, AMAZON에서 $130 정도에 판매되고 있습니다.
20150228_093443144_iOS
20150228_093458847_iOS
20150228_111710695_iOS

제품의 설치는 본체 전원 연결, 천장고정, 문열림 센서를 도어안쪽 벽에 양면테입으로 붙이면 됩니다.
셋팅은 매뉴얼대로는 쉬운데, 이상하게 반복적으로 서비스 서버에 기기 등록이 되질 않아 헤맸습니다. 근데, 몇시간 지나 다시 해보니 똑같이 했는데, 되더군요~

20150301_115443

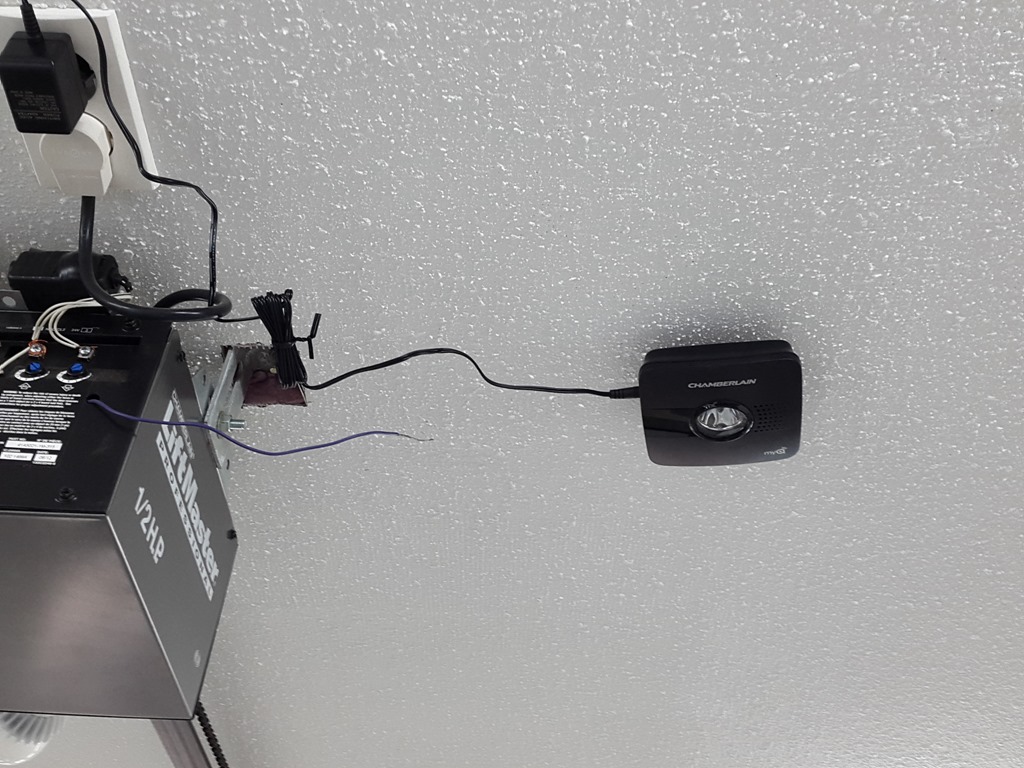

주차도어 모터박스와 가까운 위치에 MyQ Garage 본체를 설치하고, 전원선만 연결합니다. 모터박스와 MyQ Garage간 통신은 원래 무선 리모콘과 같은 RF주파수를 사용합니다.

20150301_115416
MyQ Garage 제품이 유사한 스마트폰 Open/Close 기능을 제공하는 제품과 차별화 되는 점은, 원격으로 열기/닫기 명령을 줄 수 있으나, 액션 후 상태가 열려 있는지 닫겨 있는지를 확인하는 것이 불가능하다는 점 입니다. 하지만, MyQ Garage는 위 사진과 같은, 문이 열렸는지(센서가 수평으로 누음) 닫겼는지(센서가 수직으로 위치)에 대한 센싱을 하여 스마트폰에 현재 상태를 표시해 주기 때문에, 원격 작동시 훨씬 편하다는 장점이 있습니다.

스마트폰으로 주차도어 열고 닫기 테스트

스마트폰으로 우리집 주차도어를 열고 닫는 영상입니다. 열거나 닫기 작동 후, 주차도어의 상태가 열림 상태인지 닫김상태인지도 스마트폰에 표시됩니다. 이게 매우 중요한 기능입니다. 주차도어는 모두 “열림/닫김”버튼이 따로 있지 않고, “열림or닫김”버튼 한개만 있기 때문입니다.

Chamberlain Liftmaster garage door opener

[Pros.]
. 스마트폰으로 주차도어 개/폐 작동 가능
. 열림/닫김 무선 센서
. NEST 등의 3rd party 스마트홈 장비와도 연동 호환 작동 가능

[Cons.]
. 한국에서 사용시 가끔 인터넷 Gateway 무응답 에러 발생 (다시하면 정상 작동)
. 스마트폰 앱의 스케쥴러가 좀 더 정교하게 제공되면 좋겠음. (예 문을 열고, 15분 이내로 닫지 않았을 경우 스마트폰으로 push noti.)

이렇게, 스마트폰으로 개폐 작동도 하고, 현재 열림/닫김 상태도 확인할 수 있어 매우 편리합니다만, 직접 보지를 않으니 왠지모를 불안함이 여전히 생기더군요..

그래서, 스마트폰으로 쉽게 모니터링 할 수 있는 저렴한 WIFI 무선 카메라를 추가로 설치했습니다.

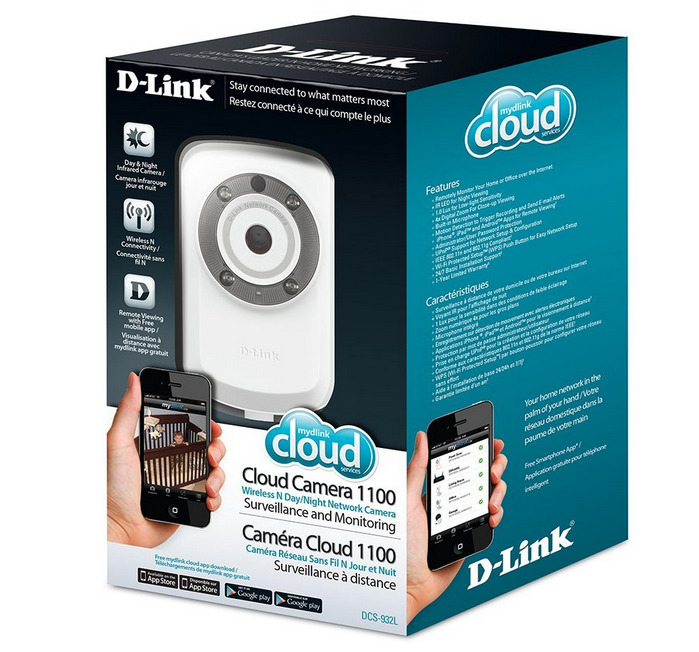

구입한 제품은 D-LINK DCS-932L Wireless Day/Night Network Surveillance Camera with mydlink-Enabled 입니다. 아마존에서의 판매가격 $47 정도로 매우 저렴합니다.

스마트폰에서 실시간으로 카메라 영상을 볼 수 있으며, 주간/야간(적외선)모드를 갖추고 있으며, 동작감지 또는 소리감지시 자동으로 이메일이나 스마트폰 push noti를 주는 기능도 있습니다. (Noti.만 주고, 촬영 영상이나 스틸은 보내지 않음)

단, 영상의 녹화기능은 없기에 영상의 항시녹화기능이 필요한 경우, NVR 장치를 추가로 설치해야 합니다. (HDD별도 $90정도)

20150301_142422
주차장에 카메라 설치한 사진. 워낙 작고 가벼워 설치가 간편합니다.

스마트폰 MyQ 원격 주차도어 작동과 WIFI CCTV 작동 영상

이렇게 주차도어의 제어와 주차장의 원격 모니터링 기능을 스마트폰으로 작동시키는 영상입니다. 집에서 작동시켰지만, 스마트폰은 WIFI가 아닌 LTE로 정상 작동하기에 집에서 멀리 나와서도 동일한 작동이 가능합니다.
